-T --silent-truncation If a symbol name is truncated, do not add [...] suffixELF 文件标准历史
20世纪90年代, 一些厂商联合成立了一个委员会, 起草并发布了一个 ELF 文件格式标准供公开使用, 并希望所有人都可以遵循这项标准并从中获益. 1993 年委员会发布了 ELF 文件标准, 当时参与该委员会的有来自于编译器的厂商, 比如 Watcom(Watcom C/C++ 编译器) 和 Borland(Borland Turbo Pascal 编译器); 来自 CPU 的厂商比如 IBM 和 Intel; 来自操作系统的厂商比如IBM 和 Microsoft. 1995 年委员会发布了 ELF1.2标准, 自此委员会完成了自己的使命, 不久就解散了, 所以 ELF 文件格式标准的最新版本也是最后一个版本就是 1.2
readelf 需要传入一个 ELF 文件名, 以下的内容基于 examples/SimpleSection.c, 会随 make 一同编译, 最后得到 SimpleSection.o
int printf(const char *format, ...);
int global_init_var = 84;
int global_uninit_var;
void func1(int i) {
printf("%d\n",i);
}
int main(void) {
static int static_var = 85;
static int static_var2;
int a = 1;
int b;
func1(static_var + static_var2 + a + b);
}ELF 文件格式
基本结构

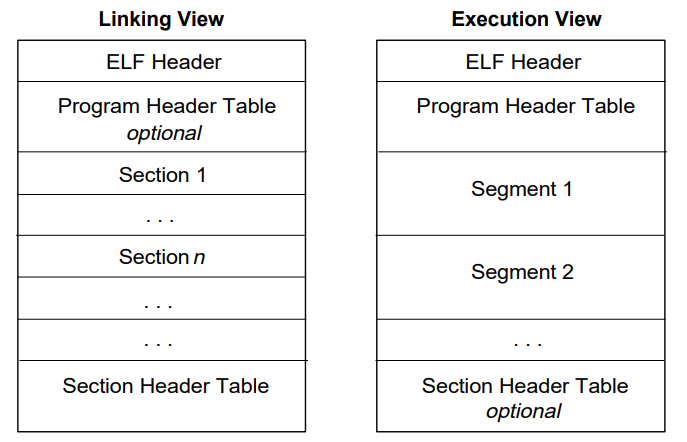

ELF 文件的作用有两个,一是用于程序链接(为了生成程序);二是用于程序执行(为了运行程序). 从链接和运行的角度,可以将 ELF 文件的组成部分划分为 链接视图 和 运行试图 这两种格式, 如下所示.
ELF 目标文件格式的最前部是 ELF 文件头(ELF Header), 它包含了描述整个文件的基本属性. 接着是 ELF 文件各个段, 其中 ELF 文件中与段有关的重要结构就是段表(Section Header Table), 该表描述了 ELF 包含的所有段的信息, 比如每个段的段名,段长度,文件中的偏移量,读写权限和段的其他属性

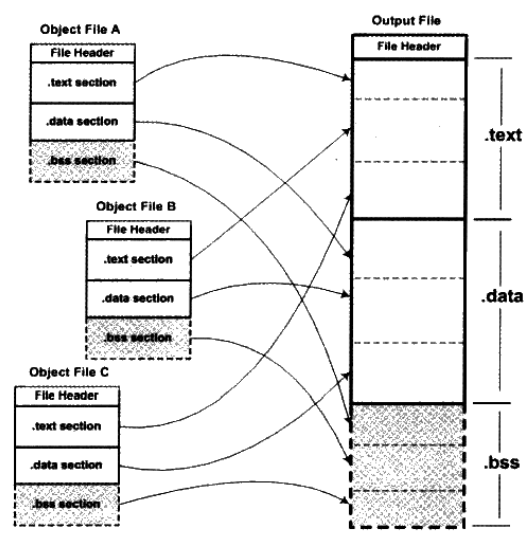

其中右侧可执行程序中的 segment 实际上使用的方式是将多个 .o 中各个段合并到一起, 相同性质的段组合为一个大段, 如下所示
正常来说 section 应该翻译为节, segment 翻译为段, 由于下文我们讨论单个目标文件的 ELF 格式, section 统称为段
使用 readelf -S 可以查看 SimpleSection.o 中所有的段的偏移量和大小, 可以看到一共有 14 个段
$ readelf -S SimpleSection.o
There are 14 section headers, starting at offset 0x410:
Section Headers:
[Nr] Name Type Address Offset
Size EntSize Flags Link Info Align
[ 0] NULL 0000000000000000 00000000
0000000000000000 0000000000000000 0 0 0
[ 1] .text PROGBITS 0000000000000000 00000040
0000000000000064 0000000000000000 AX 0 0 1
[ 2] .rela.text RELA 0000000000000000 000002f0
0000000000000078 0000000000000018 I 11 1 8
[ 3] .data PROGBITS 0000000000000000 000000a4
0000000000000008 0000000000000000 WA 0 0 4
[ 4] .bss NOBITS 0000000000000000 000000ac
0000000000000008 0000000000000000 WA 0 0 4
[ 5] .rodata PROGBITS 0000000000000000 000000ac
0000000000000004 0000000000000000 A 0 0 1
[ 6] .comment PROGBITS 0000000000000000 000000b0
000000000000002e 0000000000000001 MS 0 0 1
[ 7] .note.GNU-stack PROGBITS 0000000000000000 000000de
0000000000000000 0000000000000000 0 0 1
[ 8] .note.gnu.pr[...] NOTE 0000000000000000 000000e0
0000000000000020 0000000000000000 A 0 0 8
[ 9] .eh_frame PROGBITS 0000000000000000 00000100
0000000000000058 0000000000000000 A 0 0 8
[10] .rela.eh_frame RELA 0000000000000000 00000368
0000000000000030 0000000000000018 I 11 9 8
[11] .symtab SYMTAB 0000000000000000 00000158
0000000000000138 0000000000000018 12 8 8
[12] .strtab STRTAB 0000000000000000 00000290
0000000000000060 0000000000000000 0 0 1
[13] .shstrtab STRTAB 0000000000000000 00000398
0000000000000074 0000000000000000 0 0 1
Key to Flags:
W (write), A (alloc), X (execute), M (merge), S (strings), I (info),
L (link order), O (extra OS processing required), G (group), T (TLS),
C (compressed), x (unknown), o (OS specific), E (exclude),

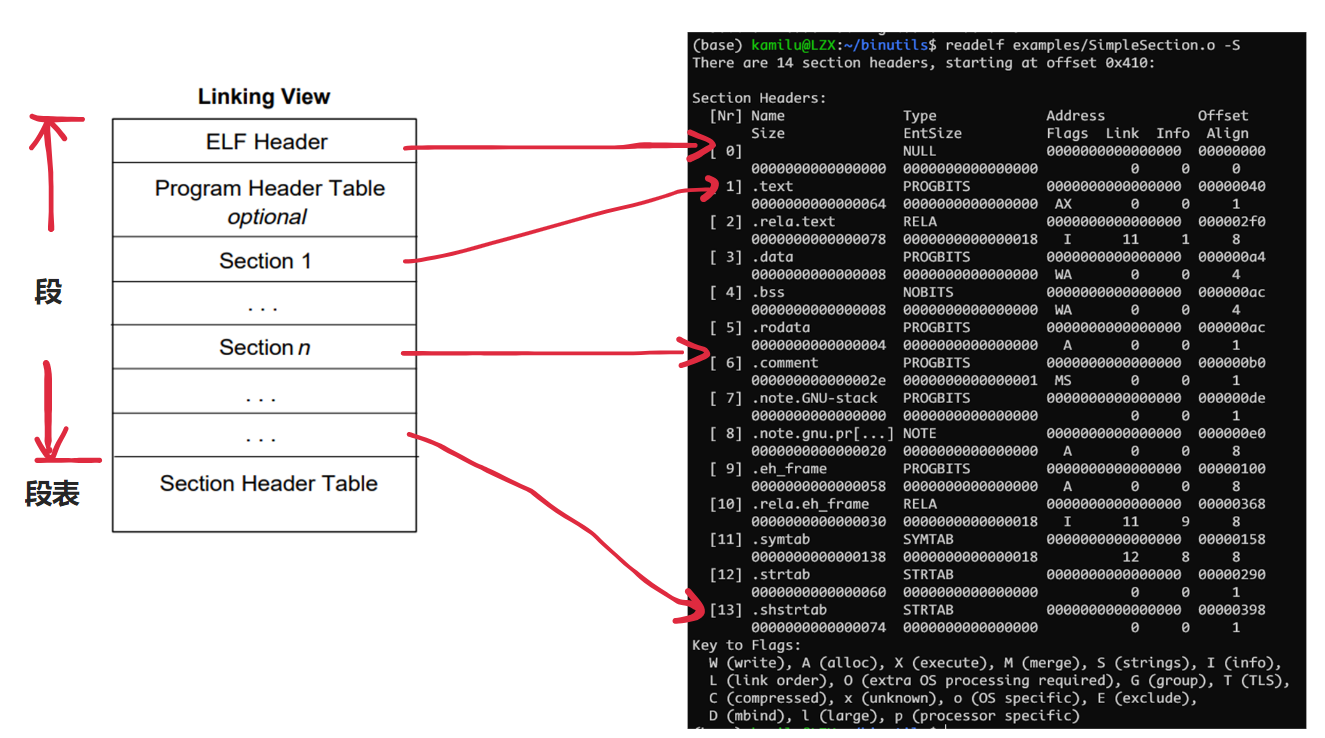

D (mbind), l (large), p (processor specific)其中 ELF Header 对应第 0 个无名段, 1-13 section 依次对应右侧的段. 由于段的大小(Size) 和起始地址 (Offset) 都不确定, 所以我们需要一个结构体数组来保存各个段的信息, 在 ELF 文件中这个数据结构叫做 (Section Header Table)段表 , 下图左侧最后一个即为整个 ELF 文件的段表, 值得一提的是段表并不算一个段, 它是独立于段之外的, 用于记录所有段信息的一个数组

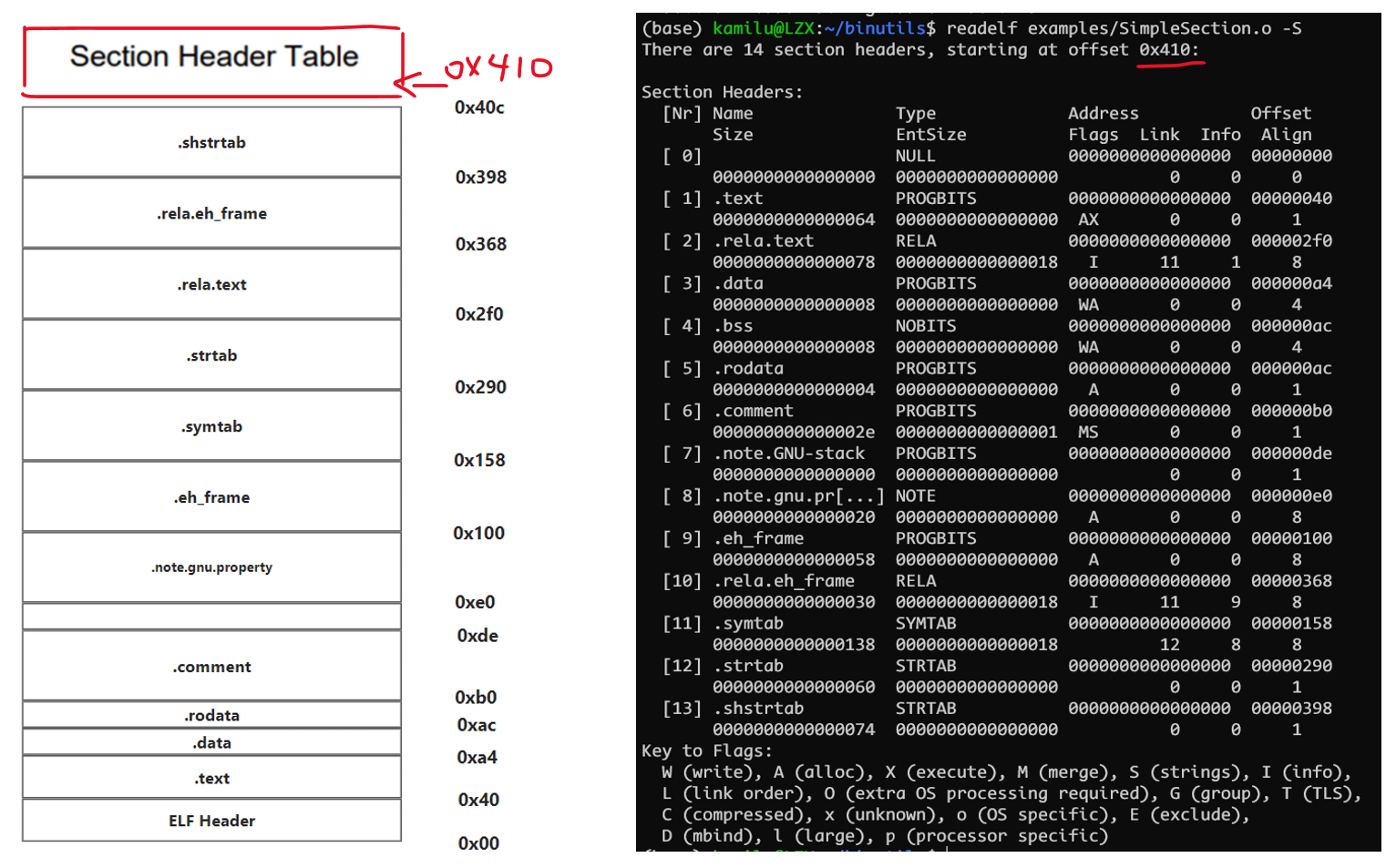

根据输出信息可以画出整个 ELF 文件的排布, Offset 对应每一个段的起始位置, Size 对应段的大小, 0x000 - 0x40c 之间分别对应各个段, 0x40c - 0x410 对齐, 0x410 之后是段表, 段表一共0x380字节所以总字节数为 0x410 + 0x380 = 0x790 = 1936 字节, 也就是整个ELF文件的大小

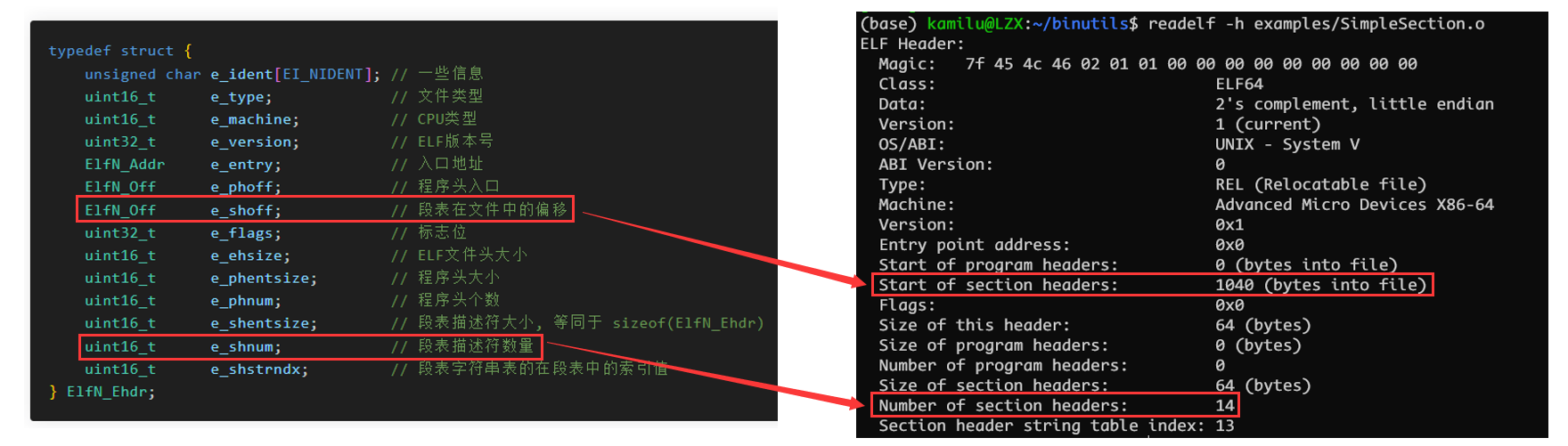

那么如何找到段表的位置呢? 前面我们提到了 ELF Header 为整个 ELF 文件的文件头, 其中 ELF Header 的结构体如下所示, 相关结构体元素的含义以注释的形式说明. 我们可以使用 readelf -h 参数查看 ELF 文件头, 其中的 e_shoff 就记录了段表在整个 ELF 文件中的偏移地址, e_shnum 记录了段的个数
因此我们只需要从文件开头开始读取 sizeof(Elf64_Ehdr) 字节, 就可以利用这个地址找到段表的位置了
typedef struct {
unsigned char e_ident[EI_NIDENT]; // 一些信息
uint16_t e_type; // 文件类型
uint16_t e_machine; // CPU类型
uint32_t e_version; // ELF版本号
ElfN_Addr e_entry; // 入口地址
ElfN_Off e_phoff; // 程序头入口
ElfN_Off e_shoff; // 段表在文件中的偏移
uint32_t e_flags; // 标志位
uint16_t e_ehsize; // ELF文件头大小
uint16_t e_phentsize; // 程序头大小
uint16_t e_phnum; // 程序头个数
uint16_t e_shentsize; // 段表描述符大小, 等同于 sizeof(ElfN_Ehdr)
uint16_t e_shnum; // 段表描述符数量
uint16_t e_shstrndx; // 段表字符串表的在段表中的索引值
} ElfN_Ehdr;
其中e_entry入口地址指 ELF 程序的虚拟入口地址, 操作系统在加载完该程序后从这个而地址开始执行进程的指令, 可重定位文件一般没有入口地址, 对于可执行文件来说有 program_header 和 entry 的概念, 后文介绍
-l的实现时会提及
关于 ELF 的所有定义都在 /usr/include/elf.h 中, ELF 兼顾了32/64位机器, 所以在实际编写程序时需要根据目标机器将 N 替换为 32 或 64, 对于 32/64 位机器也有不同的 size 大小, 这里我们只考虑 64 位机的情况
| typedef | type | 32-bit size (bytes) | 64-bit size (bytes) |
|---|---|---|---|
| ElfN_Addr | Unsigned program address, uintN_t | 4 | 8 |
| ElfN_Off | Unsigned file offset, uintN_t | 4 | 8 |
| ElfN_Section | Unsigned section index, uint16_t | 2 | 2 |
| ElfN_Versym | Unsigned version symbol information, uint16_t | 2 | 2 |
| Elf_Byte | unsigned char | 1 | 1 |
| ElfN_Half | uint16_t | 2 | 2 |
| ElfN_Sword | int32_t | 4 | 4 |
| ElfN_Word | uint32_t | 4 | 4 |
| ElfN_Sxword | int64_t | 8 | 8 |
| ElfN_Xword | uint64_t | 8 | 8 |
读者可以使用
man elf来查看相关信息
可以看到最前面的四个字节 7f 45 4c 46 是所有 ELF 文件都必须相同的标识码, 第一个字节对应 ASCII 的 DEL 控制符, 后面三个字节对应 ELF 三个字符的ASCII码, 这四个字节被称为 ELF 文件的魔数, 几乎所有可执行文件的开始的几个字节都是魔数
比如 a.out 开始的为 0x01 0x07, PE/COFF 为 0x4d 0x5a(MZ). 魔数用来确定文件的类型, 操作系统在加载可执行文件的时候会确认魔数是否正确, 如果不正确会拒绝加载
见 fs/binfmt_elf.c:load_elf_library, 在加载时判断了 if (memcmp(elf_ex.e_ident, ELFMAG, SELFMAG) != 0) goto out;
段表
通过 ELF Header 找到了段表, 段表实际上是一个数组, 数组中每一个元素都是 Elf64_Shdr 结构体, 用于储存每一个段的信息, 可以计算得到该结构体占据 (4x4+8x6) = 64 个字节, 其定义如下所示
typedef struct {
uint32_t sh_name; // 段名
uint32_t sh_type; // 段类型
uint64_t sh_flags; // 段标志位
Elf64_Addr sh_addr; // 段虚拟地址
Elf64_Off sh_offset; // 段偏移
uint64_t sh_size; // 段长度
uint32_t sh_link; // 段链接信息
uint32_t sh_info; // 段链接信息
uint64_t sh_addralign; // 段地址对齐
uint64_t sh_entsize; // 段条目的长度

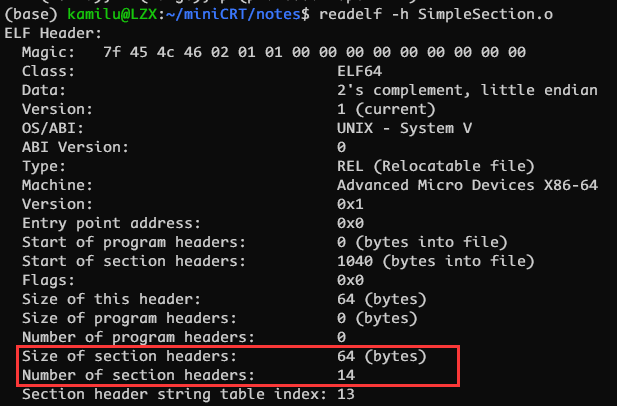

} Elf64_Shdr;当然这里也可以使用 readelf -h 列出 ELF Header 查看到一共有段表中有14项,每一项对应每一个段都是64字节, 总大小为 64x14= 896B = 0x380

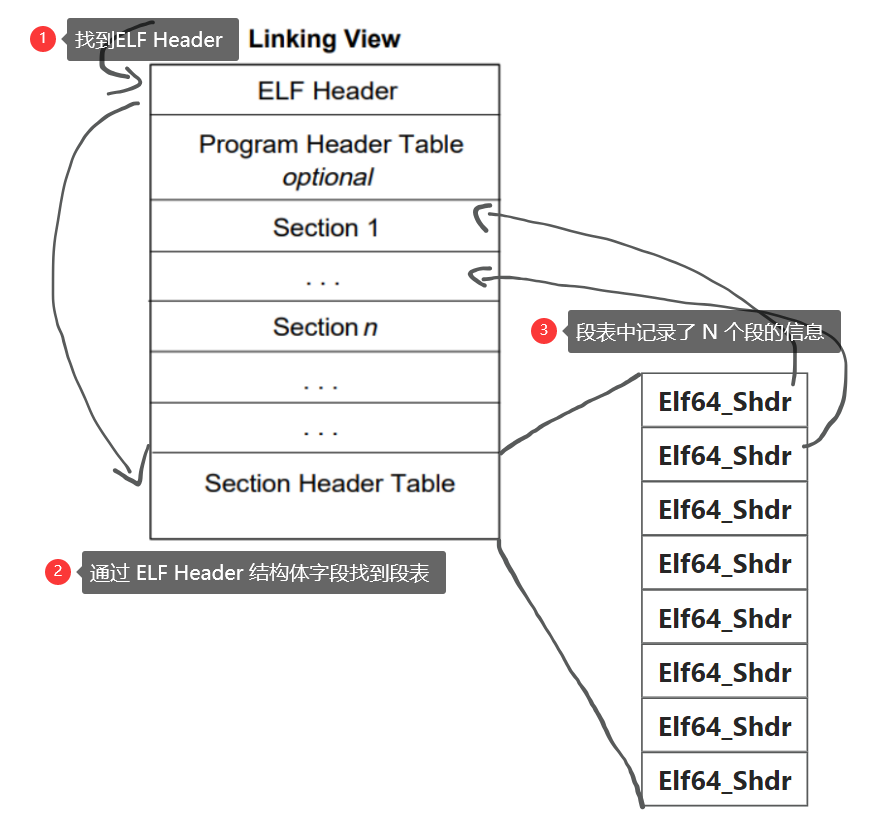

因此找到每一个段的流程如下:
值得注意的是 sh_name 元素代表的是段名, 但是类型是 uint32_t 而非 char*, 这是因为段本身并不记录其名字, 段的名字在 .shstrtab (段表字符串表)中统一记录, sh_name 是一个索引值. 采用这种方式就可以固定下来 Elf64_Shdr 结构体的大小, 因为 ELF 文件中用到了很多字符串, 比如段名,变量名等等, 字符串的长度往往是不确定的, 所以用固定的结构来表示它比较困难. 一种常见的做法就是把字符串集中起来存在一个表中, 这一点和ext文件系统的inode对于文件名的管理方式有些类似
0x410 之后是段表, 0x398 是 .shstrtab
如果段的类型是与链接相关的, 比如重定位表(.rela)和符号表(.symtab), 那么 sh_link 和 sh_info 这两个段就有含义, 否则是无意义的.

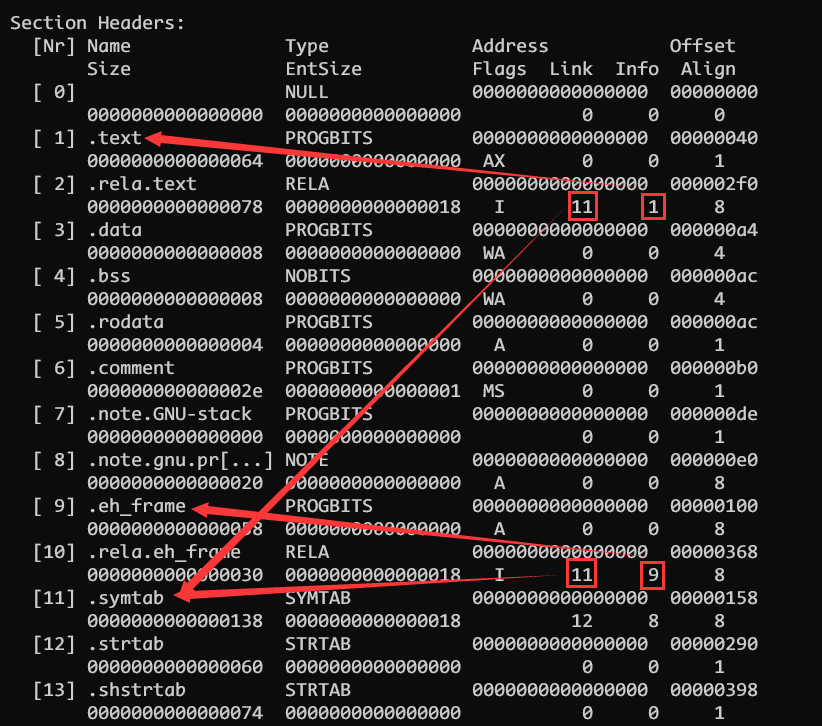

对于重定位表 RELA, sh_link 代表该段所对应的符号表(.symbol)的下标, sh_info 表示它作用的重定位的段. 如下所示
见 src/readelf.c 中的
display_elf_relocation_table
重定位表中的每一个表项都是一个 Elf64_Rela 结构体, 成员含义如下所示
typedef struct{
Elf64_Addr r_offset; /* 地址 */
Elf64_Xword r_info; /* 重定位类型和符号索引 */
Elf64_Sxword r_addend; /* 偏移量 */
} Elf64_Rela;对于符号表 SYMTAB, sh_link 指向该段对应的字符串表(通常是 .strtab), st_info 的低4位用于符号类型, 高4位用于符号绑定信息
见 src/readelf.c 中的
display_elf_symbol_table
符号表的每一个表项都是一个 Elf64_Sym 结构体, 成员含义如下所示
typedef struct {
Elf64_Word st_name; /* 符号名称(字符串表索引) */
unsigned char st_info; /* 符号类型和绑定 */
unsigned char st_other; /* 符号可见性 */
Elf64_Section st_shndx; /* 节索引 */
Elf64_Addr st_value; /* 符号值 */
Elf64_Xword st_size; /* 符号大小 */
} Elf64_Sym;段类型和标志位
段的名字只是在连接和编译的过程中才有意义, 我们也可以将一个数据段命名为 .text, 因此对于编译器和链接器来说, 主要决定段的属性的是段的类型(sh_type)和段的标志位(sh_flags)
段的类型如下所示
| 选项 | 含义 |
|---|---|
| SHT_NULL | 该节区不包含任何信息 |
| SHT_PROGBITS | 该节区包含程序定义的信息,如代码、数据、常量等 |
| SHT_SYMTAB | 该节区包含符号表 |
| SHT_STRTAB | 该节区包含字符串表 |
| SHT_RELA | 该节区包含重定位表,用于动态链接 |
| SHT_HASH | 该节区包含符号哈希表 |
| SHT_DYNAMIC | 该节区包含动态链接信息 |
| SHT_NOTE | 该节区包含附加信息,如调试信息 |
| SHT_NOBITS | 该节区不占用文件空间,但在内存中有空间 |
| SHT_REL | 该节区包含重定位表,用于静态链接 |
| SHT_SHLIB | 该节区为保留节区,没有特定含义 |
| SHT_DYNSYM | 该节区包含动态符号表,用于动态链接 |
| 标志位 | 含义 |
|---|---|
| SHF_WRITE | 可写 |
| SHF_ALLOC | 占用内存 |
| SHF_EXECINSTR | 可执行 |
| SHF_MERGE | 可合并 |
| SHF_STRINGS | 包含字符串 |
| SHF_INFO_LINK | 包含链接信息 |
| SHF_LINK_ORDER | 按顺序链接 |
| SHF_OS_NONCONFORMING | 不遵循操作系统规范 |
| SHF_GROUP | 属于一个组 |
| SHF_TLS | 包含TLS模板 |
| SHF_EXCLUDE | 不包含在执行文件中 |
| SHF_COMPRESSED | 已压缩 |
段的链接信息
观察段表中的各个段, 可以发现有两个以 .rela 开头的段, 分别是 .rela.text 和 .rela.eh_frame, 这两个段的类型都是 RELA, 也就是说这是一个 重定位表
相信读者应该了解, 链接器在处理目标文件时, 需要对目标文件中的一些部分进行重定位, 比如回顾源代码 SimpleSecition.c, 不难发现其中 printf 函数被声明了但是并没有具体的函数实现; 例如我们还会使用 .h .c 分别进行函数的声明和实现; 例如使用 extern 来访问在其他文件定义的变量或函数. 在最终生成可执行文件的过程中需要链接器完成符号重定位的过程
.rela.text 就是针对 .text 段的重定位表(需要重定位printf), .data 段在本程序中比较简单只有几个常量, 否则也会出现 .rela.data
int printf(const char *format, ...);
int global_init_var = 84;
int global_uninit_var;
void func1(int i) {
printf("%d\n",i);
}
int main(void) {
static int static_var = 85;
static int static_var2;
int a = 1;
int b;
func1(static_var + static_var2 + a + b);
}使用 objdump -x SimpleSection.o 可以看到 SYMBOL TABLE 中的 printf 的属性为 UND
SYMBOL TABLE:
0000000000000000 l df *ABS* 0000000000000000 SimpleSection.c
0000000000000000 l d .text 0000000000000000 .text
0000000000000000 l d .data 0000000000000000 .data
0000000000000000 l d .bss 0000000000000000 .bss
0000000000000000 l d .rodata 0000000000000000 .rodata
0000000000000004 l O .data 0000000000000004 static_var.1
0000000000000004 l O .bss 0000000000000004 static_var2.0
0000000000000000 g O .data 0000000000000004 global_init_var
0000000000000000 g O .bss 0000000000000004 global_uninit_var
0000000000000000 g F .text 000000000000002b func1
0000000000000000 *UND* 0000000000000000 printf
000000000000002b g F .text 0000000000000039 main这里作者列出了一个表格, 不过稍微有点复杂和难记, 这里笔者将其省略
